Future Ready Testing

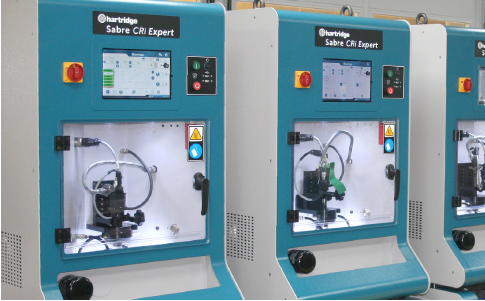

수상 경력에 빛나는 이 컴팩트한 플랫폼의 여러 구성 요소는 Sabre CRi Expert만의 고유한 요소로, 작업장에서 가장 좋아하는 제품으로서의 뿌리를 유지하면서 차별화됩니다. 새로운 특징과 기능은 시장에서 앞서 나가는 미래 지향적 인 테스트 솔루션을 제공하기 위해 처음부터 설계되었습니다.

새로운 소프트웨어 개발

Hartridge는 Sabre CRi 플랫폼을 위한 새로운 차세대 magmah 소프트웨어를 개발했습니다. magmah Touch 소프트웨어는 매우 직관적이어서 새로운 사용자도 우수한 수준의 인젝터 테스트를 수행할 수 있습니다. 이 소프트웨어는 기술자의 동적, 실시간 테스트, 온보드 기계 진단 및 새로운 테스트 계획 툴을 보여줍니다. 워크샵을 위한 전례 없는 수준의 커스터마이징 덕분에 magmah Touch 소프트웨어는 비즈니스가 발전함에 따라 진화할 수 있습니다. magmah Touch 라이선스는 완전 무료이며 기계 수명 동안 완벽하게 지원됩니다.

전체 이벤트 응답 시간(FERT)

솔레노이드 작동을 결정하기 위해 전기 신호만 모니터링하는 인젝터 응답 시간을 측정하는 다른 방법과 달리 Hartridge는 전체 이벤트를 측정합니다. FERT에는 인젝터의 모든 내부 요소가 포함되어 있어 전기 활성화에서 주입 이벤트까지 인젝터의 응답 시간을 완벽하게 볼 수 있습니다.

특허받은 폐쇄 루프 기술

Sabre CRi 플랫폼의 특허 받은 고유한 폐쇄 루프 기술은 내부 펌프가 사용하는 전력을 초당 10회 지속적으로 모니터링합니다. 이를 통해 Sabre의 작동이 안정적으로 유지되고 펌프의 최대 출력을 사용하여 높은 레일 압력에서 유량 출력을 극대화할 수 있습니다. 전력 소비가 지속적으로 균형을 이루도록 보장할 뿐만 아니라 가정용 전원 공급 장치로 Sabre에 전원을 공급할 수 있어 작업장에서 간단하고 즉각적으로 설치 및 사용할 수 있습니다.

고급 테스트 단계

소프트웨어에는 최신 고압 응용 분야에 대한 추가 수준의 전문가 진단을 제공하기 위한 여러 추가 테스트 단계가 내장되어 있습니다. 노즐 개방 압력(NOP)은 의도한 분무를 달성하기 위해 필요한 압력에서 노즐이 열리도록 노즐의 올바른 기계적 기능을 확인합니다.

MDP(Minimum Drive Pulse)는 MDP 측정을 제공하는 동적 전달 스윕 테스트이며, magmah Touch 소프트웨어에 구현된 새로운 그래프 기능 덕분에 전달 곡선의 프로파일을 결정할 수 있는 기능도 제공합니다.

Denso의 최신 인젝터 기술인 i-ART의 새로운 내부 압력 센서에 대한 특정 테스트도 개발되어 정확한 테스트를 보장하기 위해 압력 변동을 측정합니다. 이러한 향상된 기능 덕분에 워크샵은 더 넓은 범위의 서비스를 제공할 수 있습니다.

graph

인젝터 코딩

Hartridge 코딩은 검증된 매개변수로 코딩을 생성하기 위한 엄격한 테스트 개발 프로세스에서 파생됩니다. 작업장에서 쉽고 빠르게 테스트할 수 있도록 소프트웨어는 해당 인젝터에 대한 코딩을 생성하는 데 필요한 필수 테스트 단계를 잠급니다. 결과 코드는 소프트웨어에 저장할 수있는 테스트 결과 문서의 일부입니다.

테스트 계획

우리는 OE 테스트 계획 작성 프로세스에 대한 수십 년의 경험을 적용하여 모든 테스트 조건에 대해 검증 된 한계를 가진 테스트 계획을 개발했습니다. 전체 테스트는 표준 테스트의 경우 일반적으로 약 5-6분 정도 빠릅니다. 고급 단계가 추가되면 시간이 단계당 약 1분씩 증가합니다. 새로운 사용자를 위해 테스트를 바로 수행하거나 고급 사용을 위해 사용자 정의할 수 있는 다양한 테스트 모드가 있습니다. 많은 테스트 계획이 컴퓨터에서 잠금 해제되어 제공됩니다. 추가 테스트 계획은 크레딧 시스템과 함께 구매합니다.

hydraulic performance

고압 기능

이 콤팩트한 솔루션의 강력한 펌프와 레일은 2700bar를 생성합니다. 다양한 고유 기능이 고압에서 안정적인 성능을 제공합니다. 결과적으로 사용 가능한 유량을 통해 높은 유량이 필요하지만 고압이 필요하지 않은 인젝터도 테스트할 수 있습니다. Sabre CRi Expert는 Euro 6 헤비 듀티 Delphi F2X 인젝터, Euro 4 Delphi Smart, Bosch 117 제품군, Bosch CRIN 트윈 코일 인젝터 및 Denso i-ART를 포함한 향후 고압 인젝터를 테스트할 수 있습니다. 이 작업장은 사출 기술의 미래에 대비하고 투자 수익을 극대화할 수 있습니다.

FERT

더 스마트한 Licensing

Sabre CRi Expert는 이제 새로운 종량제 기능으로 그 어느 때보다 유연해졌습니다. 이제 워크샵은 필요할 때만 기능, 테스트 단계 및 코딩을 잠금 해제할 수 있으며 사용하지 않을 기능에 대한 비용을 지불할 필요가 없습니다. 크레딧 번들 업로드는 안전하고 기계에 고유하므로 사용자가 필요에 따라 기능을 잠금 해제하고 작업장에서 원활한 작동을 유지할 수 있는 크레딧을 즉시 공급할 수 있습니다.

설치 요구 사항

두 개의 가정용 전기 주전원 연결이 필요합니다.

기계 입력: 100-120 Vac 또는 200-240 Vac, 50/60 Hz (두 공급 모두 10amps)

모터 입력: 200-240Vac, 50/60Hz(15암페어)

보호된 Antiwear 2 특성과 함께 Hartridge ISO4113-AW2 교정 유체를 사용해야 합니다. 치수는 610mm(W), 610mm(D) 및 1100mm(H)입니다. 기계의 무게는 145kg입니다.

protective fluid.PNG

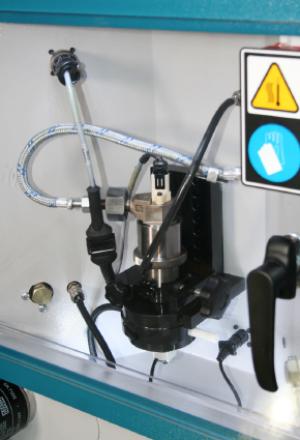

인젝터 측정

코일 저항	0-200 Ω
인덕턴스(코일 인젝터만 해당)	0-20 mH
커패시턴스(피에조 인젝터)	0-12 µF
응답 시간 측정	0-999 µS
역류 유량 측정	0-1800 mL/min
납품 측정	0.2-400 mm3/str
역류 온도	0-180 섭씨

기술 사양

레일 압력 레일 압력	1-2700 bar
사출 속도	120-3000 inj/m
펄스 폭	0-4000 μS
시간 지연	0-600 seconds
탱크 용량	10 liters
탱크 여과	2 µm
계량 장치 여과	60 µm
역누출 여과	7 µm
고압 유량	1050-250 cc/min
유체 냉각 공랭식 열교환기
코일 드라이브	트윈 코일
